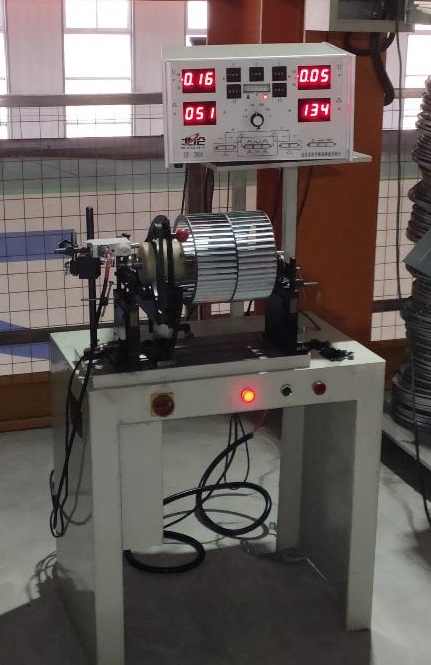

RYQ-5型 软支承高精度平衡机

  本机不是老式软支承平衡机的简单翻版,从机械结构与电测系统完全经过重新设计。机械的耐用度大为提高。

  支承架:软支承架结构简单,性能稳定。采用速度传感器,没有侧向灵敏度,对限位要求较低,使得操作要求简便快捷。结构紧凑,牢固可靠,其力学模型合理,转子的实际不平衡量能通过支承架和传感器真实地反映出来。而这正是保证平衡机测量精度最基础的一个环节。平衡状况可以直观用手去感觉状态。

   小转子的平衡是比较麻烦的,软支承模式是最接近运转状态的模式,几乎可以运转转速测量。所以高精度平衡最好以软支承操作为上。

   这几年的软支承平衡机市场拥有量的退步,是由于机器的结构故障率高造成的,现在我们设计出一个超低故障率的机架。

   采用BL-15通用计算机电测箱作为配套测量系统,

本电测系统具备:自动灵敏度控制、转子数据自动(或手动)储存、测量数据(不平衡量的大小和角度)直接读出、转子数据键盘输入、动平衡和静—偶平衡选择等功能。

通过键盘可保存和提取转子数据,最多可保存99个转子数据。

本机设计为卧式软支承、计算机测量数字表显示等通用形式。



2.基本参数及主要技术性能指标

.1  基本参数

.1.1  工件质量范围             0.25 kg

.1.2  每个支承架的偶然超载          3.5 kg

.1.3  工件最大直径             310 m m

.1.4  工件轴颈范围              530 m m

.1.5  最大灵敏度               0.005 g

.1.6  两支承架中心间的最大距离         400 mm

.1.7  两支承架中心间的最小距离         55 mm

.1.8  电动机功率                90 W

.1.9  圈带传动处直径范围           890 mm

.1.10工件转速               1000~6000/

.2  主要性能技术指标

.2.1  最小可达剩余不平衡度     mar 0.3 g.mm/kg

.2.2  不平衡量减少率            URR 90



3主要结构简介:

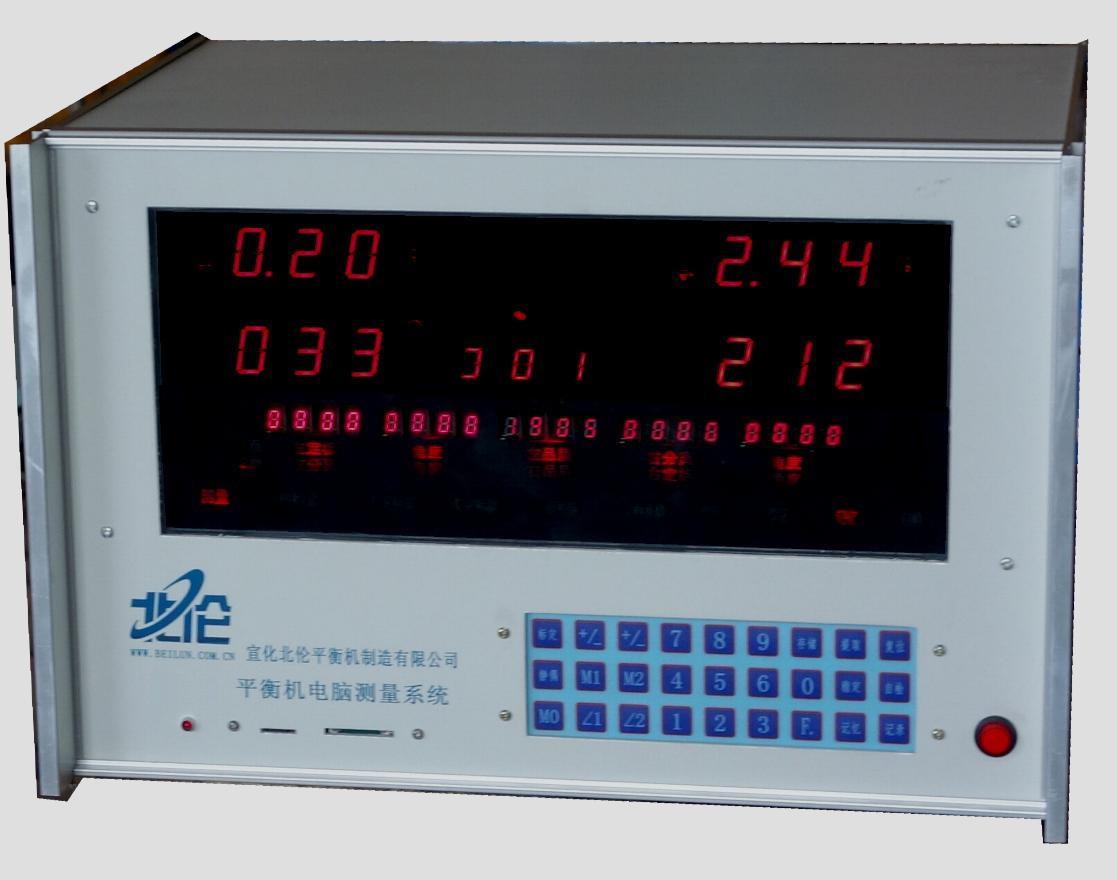

BL-15 通用平衡机计算机电测仪

(单界面显示全部内容、自有全部软硬件知识产权)



这是一个关于平衡机的专用电脑,可以处理平衡机的各种工况信号。可以标定为单面与双面测量模式。

电测箱的核心电路是,32位工业单片机交流直接高速全波采样,软件正弦波相关函数滤波, 具有良好的滤波及频率跟踪性能。由于跟踪范围宽, 电测箱仅用一挡转速工作范围, 方便了用户。特别是采用了自动带宽切换电路, 合理地解决了电测箱响应的快速性与稳定性之间的矛盾,使本电测箱具有优良的低速性能。本电箱的转速指示80-6500RPM.

本电测箱可以在设定转速下自动记忆测量数据。再次开机时,电箱自动进入下次测量。

  “记录”按键。如果用户需要以书面形式记录测试结果,按下“记录”按键后,电测箱将此时的测量数据记录到SD(tf)上,以便永久记录或打印测试报告。

本机采用全矢量解算,通过传感器测量的K系数组,矢量计算出以上C影响系数组。

解算精度好坏与两组传感器的测量点位置有重要关系。取信号的位置对应于转子的加重面(解算面)的测量差异度 最大点。(也就是说的机械结构决定的测量信号分离度)。

相位计算范围 360

由于采用全矢量运算,分离度计算在数值上没有限制,换句话说在平衡机上左右传感器线换插也可以做出正常的分离计算。

标定的结果决定于标定的方式,加重标定结果显示的是多出的量,采用去除不平衡量的方式进行工艺平衡。

电测箱能够测量完成后随时变换为180度加重的工艺平衡。





BL-15 通用平衡机计算机电测仪标定过程的数学计算



    一次加试重M1 输入M1量值与角度, 测量值V1 (左面VL1 , 右面VR1)

    二次加试重M2 输入M2量值与角度, 测量值V2 (左面VL2 , 右面VR2)

    标定品质因数 dp1=| V1/ VL0 %|    标定量与初始量的百分比值

    dp2= |V2/ VR0 %|    当小于30%认为标定不足。

    矢量计算公式

        UL=C11*VL+C12*VR

        UR=C21*VL+C22*VR

    每个转子的存储参数为11个数值

        C11 11  C12 12 dp1  dp2  C21 21  C22 22 n

    退出标定状态,标定完成退出标定状态。



    仪表的显示结果:(矢量计算结果)

        UL0UL0=C1111*VL0L0+C1212*VR0R0

        UR0UR0=C2121*VL0L0+C2222*VR0R0







RYQ-5

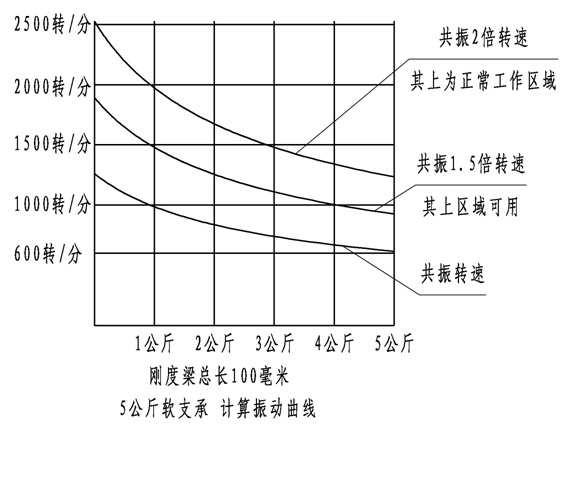

5公斤软支承平衡机力学模





单摆架头重:M=0.785kg

刚度梁长度:2L=0.08 L= 0.04

刚度梁 厚度: A =0.0009

刚度梁宽度: B =0.0235



弹性模量E=205000000000Pa

惯性矩I= A^3*B/12

单摆架总刚度K=3*E*I/ L^3

计算得:

单摆架总刚度

K=13718.583984375



空载单摆架共振角频率w=17475.9=132.196

空载单摆架共振频率P= 132.196/(2*3.1415926)= 21Hz

单摆架刚度K= 13718.583984375

两摆架扭摆刚度K= 151.2474
