YFW - 3000型风机叶轮平衡机



YFW-3000型风机叶轮平衡机是本厂针对风机制造行业专门设计制造的一种平衡机。

本机设计为卧式硬支承、万向节传动。

 Yfw3000平衡机

本机是永久标定型硬支承平衡机-----

换不同形状与重量的转子是不需要重新标定的,一次启动即可测量不平衡量值的大小与角度

  YFW-3000型风机叶轮平衡机是本厂针对风机制造厂专门设计制造的一种平衡机。

本机完全满足通用型平衡机的所有指标,只是对应大直径,大惯量做出特殊的技术参数与安全参数的校核。本机的可以长时间安全频繁运行与高强度操作

本机的机械系统参数对应其频繁启动进行了优化设计。




满足JBT9101-2014通风机转子平衡 的技术要求:

对于外悬转子的平衡也是可行,可操作的。

数据记忆以及停机以后可以看静平衡数值,与偶平衡数值。

  本机机电换能装置采用压电传感器,由于没有机械运动,所以故障率极低,而且低速性能好(本机最低转速可达100转/分)。 平衡机的测量部分采用了封闭式测力传感器,它具有不磕碰,灵敏度高经久耐用、低速测量性能好等优点。除具有通用卧式硬支承平衡机的特点之外,还专门针对风机叶轮的平衡特点给定了三个重要参数。

其一,最大平衡转子直径2400毫米

 其二,采用18千瓦电机

其三,最大转子质量3000公斤,可保证以最高灵敏度检测绝大部分尺寸适用于本机的叶轮。

这三个参数决定了本机在风机制造行业的广泛适应性。

详细说明参见《YFW-3000型风机叶轮平衡机使用说明书》。本机主要技术参数如下∶



  • 1.转子质量范围: 50-3000 公斤

  • 2.最大转子直径: Φ2400 毫米

  • 3.最大支承轴径: Φ15-120 毫米

  • 4.最大支承长度: 1800 毫米

  • 5.平衡工作转速: 100----840 转/分

  • 6.最小可达剩余不平衡量1克.毫米/公斤

  • 7.电机功率: 18 千瓦

  • 8.电源: 380伏、50赫兹



HP-16 硬支承平衡机计算机电测仪

(单界面显示全部内容、自有全部软硬件知识产权)

2018升级软件,实现快速测量模式,更适于批量操作工艺

自动检测传感器信号线故障的功能

自动测量,自动记忆,自动停机



开机后打开记忆键,直接测量动平衡数据, 记忆停车后再输入或修改a,b,c,r2,r1支承方式等参数,电测箱会自动重新计算分离结果。

停车后可以看静不平衡量值。

 在设定转速自动判断测量数据稳定有效,如果数据稳定电测箱便自动记忆

在设定转速,自主进入数据测量,自主数据记忆 ,而后可以自动驱动主机停机

 停电保留最末一次记忆的测量数据:再次开机---电测箱显示上次记忆的测量数据

测量系统自检功能。

自动控制系统的放大倍数,便于一些要求快速操作的工艺要求。

可以解决非理想转子的平衡解算问题。

客户标定,可以按照程序进入顺序标定,自动计算影响系数。

 如果客户标定转子状况不佳 、标定不理想,也可以恢复出厂标定状态。

   电子出厂报告文件





YFW-3000A型风机叶轮平衡机

1.转子质量范围: 50-3000 公斤
2.最大转子直径: Φ3000 毫米
3.最大支承轴径: Φ15-120 毫米
4.最大支承长度: 3500 毫米
5.平衡工作转速: 100----840 转/分
6.最小可达剩余不平衡量1克.毫米/公斤
7.电机功率: 22 千瓦  变频器无级调速
8.电源: 380伏、50赫兹


Hp-16型计算机管理矢量解算测量数据,数字显示形式。
该机具有以下特点:
计算机软件矢量解算测量数据,全界面数字显示形式。该机具有以下特点:计算机测量系统以数字显示方式,可直接读出偏重(轻)量的大小(公斤或克)、相位(度)。
存储99个转子a,b,c,r1,r2,输入参数。
   开机后打开记忆键,直接测量动平衡数据, 记忆停车后再输入或修改a,b,c,r2,r1支承方式等参数,电测箱会自动重新计算分离结果。
停车后可以看静不平衡量值。
 在设定转速自动判断测量数据稳定有效,如果数据稳定电测箱便自动记忆 。
在设定转速,自主进入数据测量,自主数据记忆 ,而后可以自动驱动主机停机。

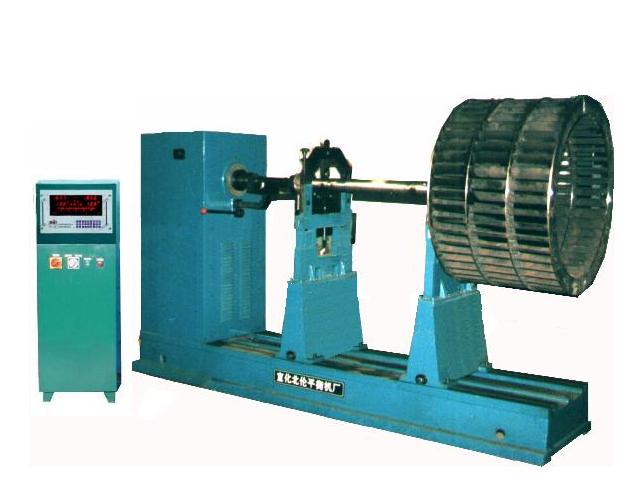

YFW-3000B型风机叶轮平衡机



1.转子质量范围: 50-3000 公斤
2.最大转子直径: Φ2400 毫米
3.最大支承轴径: Φ15-120 毫米
4.最大支承长度: 1800 毫米
5.平衡工作转速: 100----840 转/分
6.最小可达剩余不平衡量1克.毫米/公斤
7.电机功率: 18 千瓦
8.电源: 380伏、50赫兹




YFW-3000C型平衡机

1.转子质量范围: 50-3000 公斤   用于电机类转子
2.最大转子直径: Φ2000 毫米
3.最大支承轴径: Φ15-120 毫米
4.最大支承长度: 1800 毫米
5.平衡工作转速: 100----1000 转/分
6.最小可达剩余不平衡量1克.毫米/公斤
7.电机功率: 7.5 千瓦  变频器无级调速
8.电源: 380伏、50赫兹
