BL-15v 通用平衡机计算机电测仪

(单界面显示全部内容、自有全部软硬件知识产权)



     这是一个关于平衡机的专用电脑,可以处理平衡机的各种工况信号。可以标定为单面与双面测量模式。

   电测箱的核心电路是,32位工业单片机交流直接高速全波采样,软件正弦波相关函数滤波具有良好的滤波及频率跟踪性能。由于跟踪范围宽电测箱仅用一挡转速工作范围方便了用户。特别是采用了自动带宽切换电路合理地解决了电测箱响应的快速性与稳定性之间的矛盾,使本电测箱具有优良的低速性能。本电箱的转速指示80-6500RPM.

      本电测箱可以在设定转速下自动记忆测量数据。再次开机时,电箱自动进入下次测量。 “记录”按键。如果用户需要以书面形式记录测试结果,按下“记录”按键后,电测箱将此时的测量数据记录到SD卡(或tf卡)上,以便永久记录或打印测试报告。

   本机采用全矢量解算,通过传感器测量的K系数组,矢量计算出以上C影响系数组。 解算精度好坏与两组传感器的测量点位置有重要关系。取信号的位置对应于转子的加重面(解算面)的测量差异度最大点。(也就是说的机械结构决定的测量信号分离度)。

  相位计算范围 360

  由于采用全矢量运算,分离度计算在数值上没有限制,换句话说在平衡机上左右传感器线换插也可以做出正常的分离计算。

  标定的结果决定于标定的方式,加重标定结果显示的是多出的量,采用去除不平衡量的方式进行工艺平衡。

  电测箱能够测量完成后随时变换为180度加重的工艺平衡。



BL-15 通用平衡机计算机电测仪标定过程的数学计算



    一次加试重M1 输入M1量值与角度, 测量值V1 (左面VL1 , 右面VR1)

    二次加试重M2 输入M2量值与角度, 测量值V2 (左面VL2 , 右面VR2)

    标定品质因数 dp1=| V1/ VL0 %|    标定量与初始量的百分比值

    dp2= |V2/ VR0 %|    当小于30%认为标定不足。

    矢量计算公式

        UL=C11*VL+C12*VR

        UR=C21*VL+C22*VR

    每个转子的存储参数为11个数值

        C11 ∠11  C12 ∠12 dp1  dp2  C21 ∠21  C22 ∠22 n

    标定完成退出标定状态。

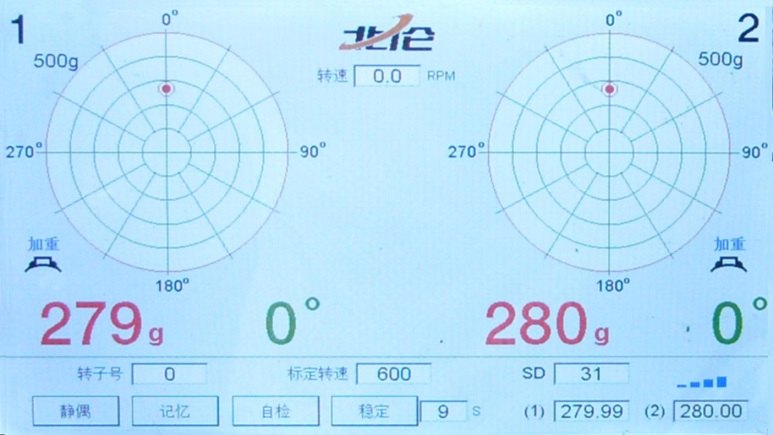

    仪表的显示结果:(矢量计算结果)

        UL0∠UL0=C11∠11*VL0∠L0+C12∠12*VR0∠R0

        UR0∠UR0=C21∠21*VL0∠L0+C22∠22*VR0∠R0



操作简述:

按“标定”键,“测量”显示灭,“初始量”显示闪动,
电测箱进入标定状态。
启动平衡机,
显示初始量不平衡量(V10、V20), 按‘存储’,
“初始量” 亮,“M1定标量” 闪动 停机。
输入左面 标定量(M1) 与角度 ,
左面加量M1
启动 按‘存储’键, “M1定标量”亮,“M2定标量”闪动。
停机,拆下M1。
显示右边 输入右面 标定量(M2) 与角度
右面加量M2。
启动按‘存储’“测量”亮,“记忆”亮。
拆下 M2。
显示初始不平衡量(U10、U20)
