HP-08 硬支承平衡机计算机电测仪

程控液晶屏显示

(自动档测量、联计算机、记录、打印汉字报告)

(单界面显示全部内容、自有全部软硬件知识产权)





计算机软件下载(winxp)

计算机软件下载(win7)



如果在xp系统安装win7平衡机软件,必须先安装Microsoft .Net Framework 3.5软件,

win7系统内已经安装好了此软件。

Framework 3.5是微软的window内部软件,大多数网站都有,文件有200m多

文件名:DotNetFX351.rar



计算机矢量解算测量数据,数字显示形式,可以适配各种硬支承平衡机。

单界面显示全部参数,特别适用于计算机操作不熟练者使用。

该机具有以下特点:

A:计算机测量系统以数字显示方式,可直接读出偏重(轻)量的大小(公斤或克)、相位(度)。

   参数a,b,c,r1,r2 支承状态,静偶,与角度,量值同时显示,

   12种支承方式的图形显示

各参数为4位设置(输入的a,b,c转子参数基本不用放大倍数变换):0-9999mm。

   存储99个转子输入参数。

   远距离计算机通讯

   自动避免置零---r1,r1,b三个参数不可置零功能。

   具有不平衡量记忆及测量系统自检功能。

   自动或手动控制系统的放大倍数,便于一些要求快速操作的工艺要求。

B:测量系统采用了计算机电测电路,可靠性高,维修方便。

C:电测箱的核心电路是跟踪式带通相关滤波器, 具有良好的滤波及频率跟踪性能。

   由于采用了自动带宽切换电路, 合理地解决了电测箱响应的快速性与稳定性之间的矛盾,

   使本电测箱具有优良的低速性能。

D:用户可选配打印机,实现平衡结果的实时打印。形成A4纸幅面的试验报告单。

E:本电测箱可以与通用计算机进行联机共同测量。(485双绞线远距离传输,最大1000米)

   通过计算机的软件处理,可以自动记录每次的平衡机操作数据(办公室计算机远程记录监控)

   (支承方式、平衡转速、平衡机输入参数―a,b,c,r1,r2、不平衡量的测试结果)

   在计算机端可以形成测试报告(其内容可以输入:测试单位名称、被测单位名称)。

   本软件有平衡机的特殊使用功能:

    输入转子的参数,可计算出最后的平衡精度

    一,根据测量结果,可以实现任意角度的矢量分解(测量数据后处理),

        这对于有些特殊转子的平衡工艺有重要意义。

     二,根据测量结果,以测量角度为中心,进行定量定分角度矢量分解

                             (计算出分出的矢量数及最后的余量

地 址: 河北省宣化区东门外万丰路

邮政编码: 075100

联系电话: 0313-3112400 3175800

传真:0313-3175900

技术厂长: 易森 13931306076

互联网站: http://www.beilun.com.cn

E-mail: [email protected]

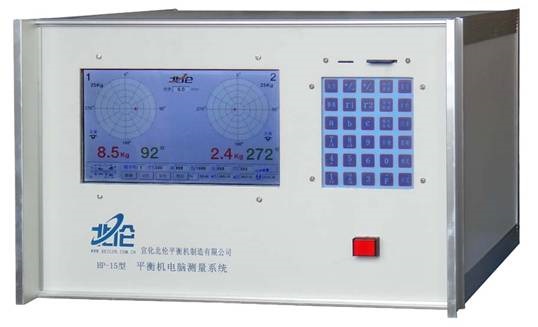

HP-15 硬支承平衡机计算机电测仪

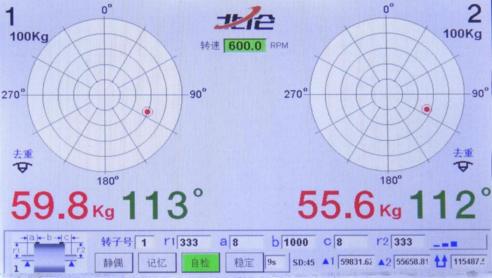

彩色液晶屏显示

(单界面显示全部内容、自有全部软硬件知识产权)

(软件控制通用机80转/分钟-4000转/分钟)



HP15电测箱是一个平衡机专用电脑,只要你测量按记忆键,记忆好数据,客户需要什么数据,可以输入不同的a,b,c,r1,r2参数,马上得出不同的计算结果。而且可以随时改变计算参数,直接得出改变后的计算结果。

计算机软件矢量解算测量数据,全界面数字 与图形显示形式。该机具有以下特点:

 1  计算机测量系统以数字与图形显示方式,可直接读出偏重(轻)量的大小(公斤或克)、相位(度)。

 2  存储99个转子的 a,b,c,r1,r2 输入参数。

 3  平衡精度计算器,输入转子运转参数(使用转速与质量)可以计算出标准平衡等级下的残余不平衡量数值。



 4. 开机直接测量动平衡数据,停车后重新输入或修改abcr2r1支承方式等参数,电测箱会自动重新计算分离结果。

 5. 自动判断测量数据稳定有效,如果数据稳定电测箱便自动记忆 。

 6. 数据记忆后可以自动驱动主机停机。

 7. 停电保留最末一次记忆的数据:再次开机---电测箱显示上次记忆的测量数据。

 8. 测量系统自检功能。

 9. 自动控制系统的放大倍数,便于一些要求快速操作的工艺要求。

 10. 可以解决非理想转子的平衡解算问题。

 11. 可以按照程序进入顺序标定,自动计算影响系数。

 12. 如果客户标定转子状况不佳,标定不理想,也可以恢复出厂标定状态。

 13  应用最新的计算机技术,高速动态采样,全面的矢量解算方式,全新的硬件结构方式。

 14  用最新的32位cpu工业计算机芯片,高速动态sin cos采样,可设置参数的数字优化动态滤波。

 15  采用交流采样,理论上避免零点干扰。

 16  基准信号---采用计算机直接处理模式,所以超出了锁相环电路对转速范围的限制,可以完全覆盖机械运转可存在的转速范围。

 17  试验结果报告单----采用sd卡或tf卡储存方式。1000份报告记录,以及报表记录。 可以灵活移动到pc机上进行直接报告打印,

    不用重新变换格式,文件格式编辑与否都可。由于采用txt文件输出,在手机上也可以看到报告内容。





HP05采用51系列cpu已经 使用10年了,是升级的时候了。

其他电子产品都是1到2年换代,平衡机的配套电子产品换代速度最低,因为行业太小了。

行业老大的升级速度也不高。但是总在更替。不过他们也不敢在国内生产了。

由于有些器件大厂已经不生产了, 市场上的器件都是用于配套维修的品质。 逼迫我们改进我们的产品,使得我们应用最新的工业计算机芯片。

新技术优点很多,同时其技术开发的难度也比较高,首先是理论技术准备的要求更加具体严格,旧的硬件产品是调试出来的,现在软件产品是计算设计出来的。只要有严格的数学关系就可以得出严格的计算结果。采样 滤波的高精度与高稳定也是恰当数学模型建立后运算所得。



现在32位cpu是主导产品。

已经达到准无调试生产的技术状态。

HP15与HP16主信号处理开始采用32位cpu。
