张家口宣化北伦平衡机制造有限公司

Xuanhua Beilun Balancing Machinery Co Ltd

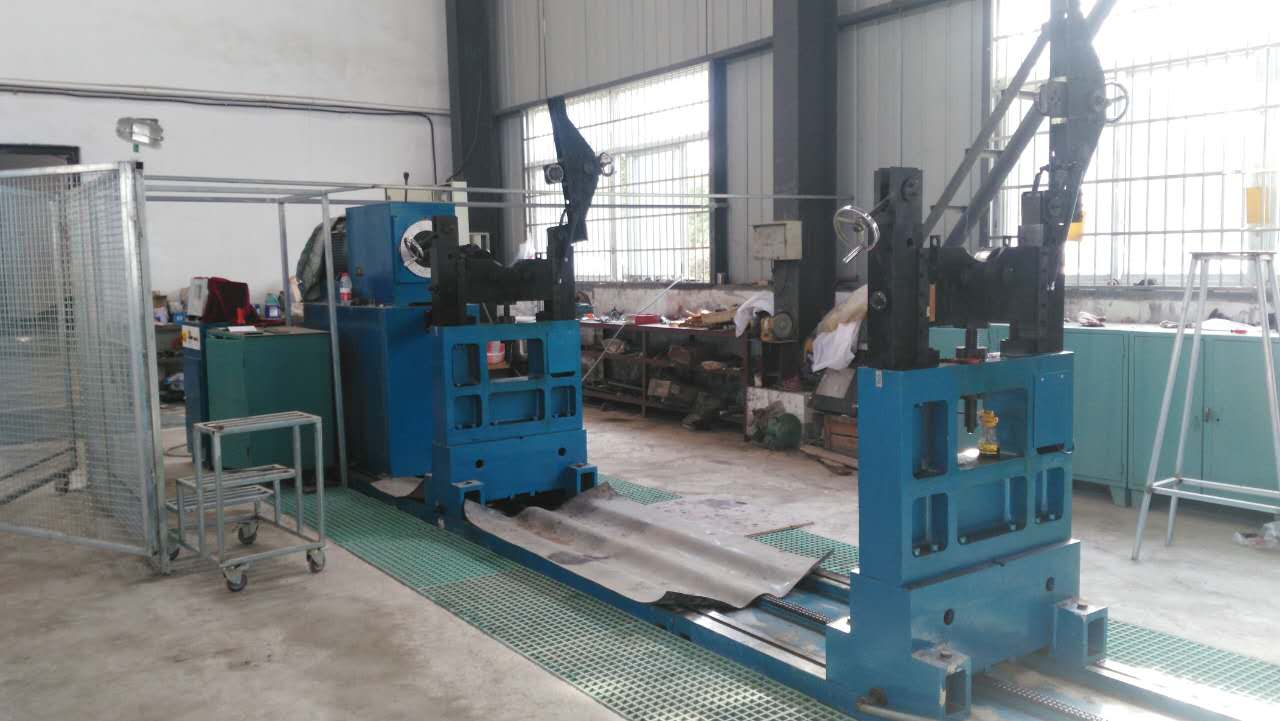

YYW - 20型 平衡机





1、概述

   大规格的平衡机出于安全的考虑,使用时要完善考虑运转安全性,不要拍脑门使用,要清楚转子的运转参数是不是在工作范围之内!!!

  这样的平衡机说明书具备完整的设计参数图标,它不止下图一个参数图表。这些是平衡机使用厂家的技术人员必须知道的运转根据。



特点:驱动功率要考虑用户的转子的具体情况进行确定,而不是问用户要多大功率。

要拿到用户的最大转子的使用参数,平衡机生产厂家计算用多大的驱动功率才可以满足测量时的需求。

平衡机的驱动功率与测量系统有一个交叉参数,就是测量转速,与驱动转速。



如果你的测量系统是200rpm开始测量,那么你的驱动系统得满足此要求。

例如:2000kw的一个风机如果工作转速是500rpm,那么它运转到200rpm时是128kw。

而140rpm是43.9kw

所以一个能测量低速的测量系统,是大型风机平衡机的必备条件。



1 驱动功率较大。

2 测量转速低 80转/分开始测量

3 较大的工作直径。

4 重型平衡机(大于10吨)的支撑滚轮必须满足工件轴的最大接触压强条件(满足正压力方向的弹性工作范围,以避免接触表面的疲劳破坏)。也就是滚轮的工作直径必须足够大,才可以保证接触的面积足够大。否则会伤害客户的产品轴(疲劳压伤,与塑性变形压伤)。 本机的滚轮轴承采用6413规格,最大可承受50吨的载荷。

5 过载能力较大(两倍),整体测量刚度梁,线性度保持大于最大质量的两倍以上。

6 有制动功能,尤其是大型平衡机。大型的转子的惯性停车会在20分左右延续。有制动功能可以在1-3分内停车。

7 大型平衡机有多级变速箱(4-5级减速6倍以上)

8大型平衡机可以实行正反转双向平衡功能,便于用户的特殊转子的平衡





   本机设计为卧式、硬支承、万向节传动



HP-15 硬支承平衡机计算机智能电测系统

(单界面显示全部内容、自有全部软硬件知识产权)

  开机后就可以动平衡测量,记忆数据后,停机,然后输入支承参数,自动计算。

  这是操作方法最简单的平衡机测量仪器,可以在短时间内学会操作,经过很长时间不会忘记它的操作方法。



本机配用的电测系统





2.基本参数及主要技术性能指标

2.1    工作参数:

2.1.1  工件质量范围       300~20000  kg

2.1.2  每个支承架的偶然超载重力   12000  kg

2.1.3  工件最大直径          4000  mm

2.1.4  工件支承轴颈范围       60~320   mm

2.1.6  最大支承长度         5600   mm

2.1.7  电动机参数             55  KW

2.1.8  平衡工作转速    分档无级调速:最低100—最高1200转/分

2.1.9    平衡机的工作转速选择

平衡转速的选择与工件的质量、直径、电机拖动功率、支撑架承载能力和转子的风阻等有关。

       本机的两项转速限止参数为:

      a:GN2≤1.3╳109 (Kg/min2)

      b:G2Dn2≤1.1╳109N(Kg.m2/min2)

    c: 风机转子风阻限止值N2≤(P/A)╳(n3/q)(1/ min3)

2.2  主要性能技术指标

2.2.1    最小可达剩余不平衡度   emar≤2g.mm/kg

2.2.2  不平衡量减少率 URR    ≥  90%
