操作方法最简单

HP-15 硬支承平衡机计算机永久标定型电测系统

(单界面显示全部内容、自有全部软硬件知识产权)

2019年软件升级,

HP-15电测系统双系统  HP-15型+BL-15V型

可以匹配硬支承、软支承、立式、单面平衡机,电脑型通用电测系统

2019年再次增加转向切换外接口,使配套平衡机具备双转向功能

增加补偿功能,可以电子修正夹具偏移误差,以及键补偿功能



2018系统升级:按复合键-- HP-15可以切换为BL-15V型动平衡机全矢量解算通用电脑测量系统,再次按复合键 退回到HP-15 型硬支承模式

 开机后自动为HP-15硬支承平衡机系统。启动平衡机即可进行动平衡测量,记忆数据后,停机,然后输入支承参数,自动计算。

 这是操作方法最简单的平衡机测量仪器,可以在短时间内学会操作,经过很长时间不会忘记它的操作方法。

 我们设计产品的宗旨是方便的使用模式,没有因为使用计算机技术使产品表现为浓浓计算机味道,它是给干活的人使用的机器。不用记忆那么多的口令,10分钟就可以学会操作,同车间的人都会使用。

  我们的产品设计是经过生产一线实践反复修改的方式定型的,而且仍然在继续优化升级。







HP-15硬支承平衡机计算机智能电测系统是一个平衡机专用电脑:

这是永久标定型硬支承平衡机电测系统

换不同形状与重量的转子是不需要重新标定的,一次启动即可测量不平衡量值的大小与角度。

动平衡数据有五组显示,可直观看出出厂状态,2个支承位量值与静平衡量值。

只需要启动一次    参数在测量后输入都来得及

平衡精度计算器

 这是操作方法最简单的平衡机测量仪器,高可靠工业计算机芯片电路,强抗干扰,适应不稳定电源工况,对于不稳定转速也可以测量。硬件处理模拟信号最少的电路结构。两路模拟信号采用同步采样模式。脉冲电路硬件只有一级输入缓冲电路。软件矢量解算测量数据, 以及矢量的图形与数字显示。全面4位数字显示输入参数、静平衡量显示、传感器量显示、可设定参数的数据稳定功能。应用最新的计算机技术,高速动态采样,全面的矢量解算方式,全新的硬件结构方式。

 可以在主机停机后处理记忆好的测量数据:可以变换不同的参数,得到更加符合实际的测量结果。操作者如果需要其他参数的解算结果,可以输入对应的参数,马上得出对应的解算结果。再次改变计算参数,同样可以直接得出改变后的计算结果。无需再次开机测量。

自动(或手动)记忆同时驱动主机停机功能、客户自标定功能、恢复出厂标定功能。

试验结果报告单与报表记录单的电子文档,可输出到SD卡或TF卡。



计算机软件矢量解算测量数据,全界面数字 与图形显示形式。该机具有以下特点:

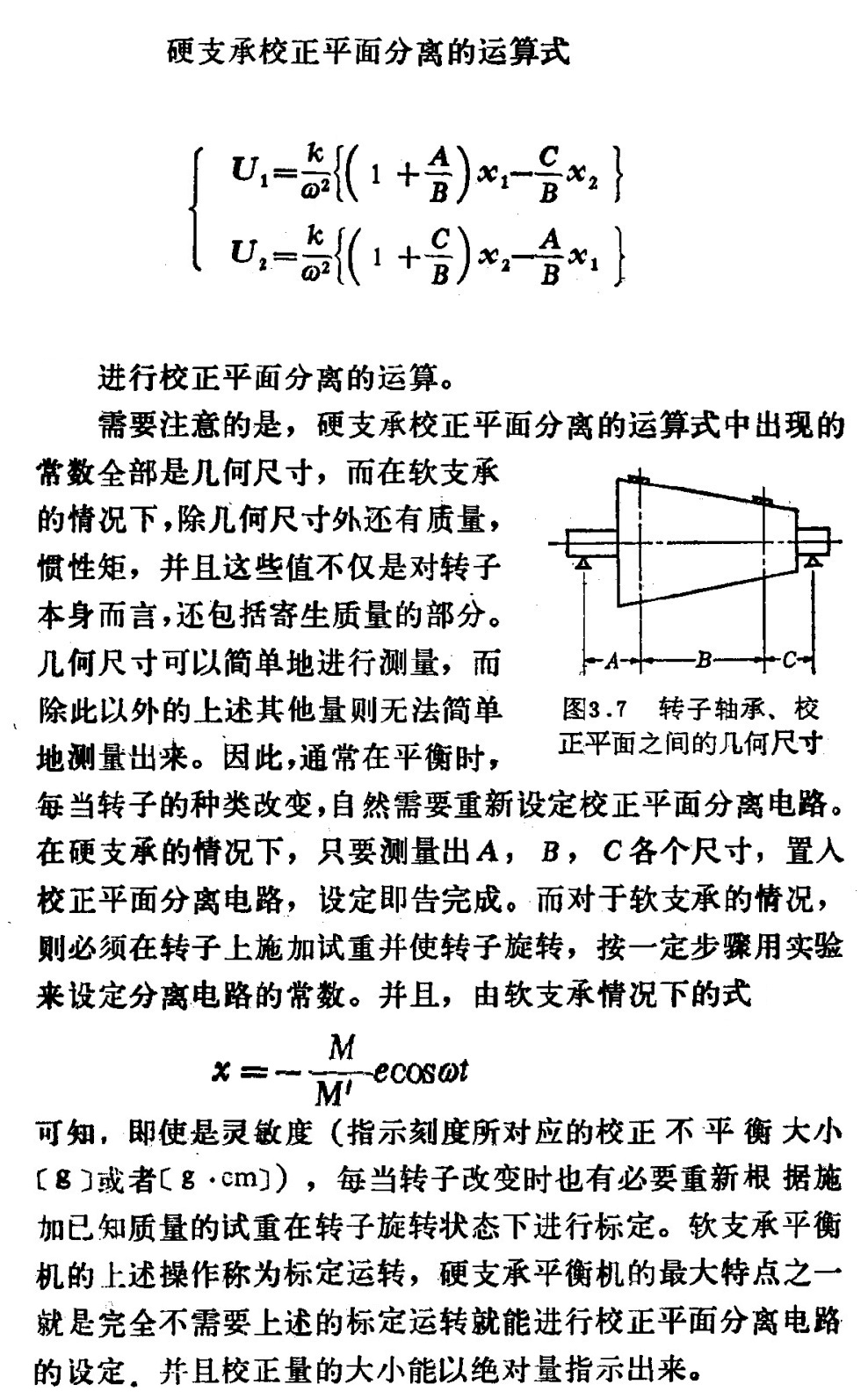

 1  开机直接测量动平衡数据,停车后重新输入或修改abcr2r1支承方式等参数(开机前后输入参数效果相同),电测箱会自动重新计算分离结果。



 2  自动判断测量数据稳定有效,如果数据稳定电测箱便自动记忆 。

 3  停电保留最末一次记忆的数据:再次开机---电测箱显示上次记忆的测量数据。



 4. 计算机测量系统以数字与图形显示方式,可直接读出偏重(轻)量的大小(公斤或克)、相位(度)。

 5. 存储99个转子的 a,b,c,r1,r2 输入参数。

  6. 数据记忆后可以自动驱动主机停机。

 7. 平衡精度计算器,输入转子运转参数(使用转速与质量)可以计算出标准平衡等级下的残余不平衡量数值。

 8. 测量系统自检功能

 9. 自动控制系统的放大倍数,便于一些要求快速操作的工艺要求。 自动匹配左右传感器,解决了左右摆架不对称的问题,使得平衡机的线性工作范围更大。

 10. 可以解决非理想转子的平衡解算问题。

 11. 可以按照程序进入顺序标定,自动计算影响系数



 13  应用最新的计算机技术,高速动态采样,全面的矢量解算方式,全新的硬件结构方式。

 14  用最新的32位CPU工业计算机芯片,高速动态正弦函数采样,可设置参数的数字化动态滤波。

 15  采用交流采样,理论上避免零点干扰。

 16  基准信号---采用计算机直接处理模式,所以超出了锁相环电路对转速范围的限制,可以完全覆盖机械运转可存在的转速范围。

 17  试验结果报告单----采用sd卡或tf卡储存方式。1000份报告记录,以及报表记录。 可以灵活移动到pc机上进行直接报告打印,

    不用重新变换格式,文件格式编辑与否都可。由于采用txt文件输出,在手机上也可以看到报告内容。

 18  超宽的工作转速

2019年增加补偿功能



补偿功能

简单补偿:               V-V0          用于补偿夹具固有不平衡量值

二次补偿:  2转位补偿 (V0+V180)      用于夹具不同心量之校正补偿

       3转位补偿 (V0+V120+V240)         用于夹具3固定位校正补偿

       5转位补偿 (V0+V72+V144+V216+V288)用于夹具5固定位校正补偿

键补偿:    (V0-V1)K%            用于批量生产时的驱动键质量校正





弯曲的工艺芯轴的校正操作方法:

  平衡工艺轴使用时间长了以后,会发生弯曲现象。当弯曲度大于0.05mm时,平衡结果达不到工艺要求。

  安装好转子,开机测量不平衡量,如果量值太大校正小一些,按下“初始不平衡按键”,数据稳定后,按下“存储键”,停机后,将转子相对于工艺轴翻转180度角度,慢慢启动平衡机,按下“180度不平衡按键”数据稳定后按下“存储键”。然后按下“二次补偿2”进行2转位补偿。这样的测量结果,会将由于平衡轴弯曲造成的误差消除。



















 这是一个关于平衡机的专用电脑,可以处理平衡机的各种工况信号。



只要是两个相关矢量都可以标定成设定解算条件的解算矢量。

例如:

标定为单面与双面测量模式。

标定为静偶模式。

标定为静偶传感器测量的双面立式平衡机

标定为现场平衡模式,要求有匹配合适的测量传感器。



   电测箱的核心电路是,32位工业单片机交流直接高速全波采样,软件正弦波相关函数滤波具有良好的滤波及频率跟踪性能。由于跟踪范围宽电测箱仅用一挡转速工作范围方便了用户。特别是采用了自动带宽切换电路合理地解决了电测箱响应的快速性与稳定性之间的矛盾,使本电测箱具有优良的低速性能。本电箱的转速指示80-6500RPM.

      本电测箱可以在设定转速下自动记忆测量数据。再次开机时,电箱自动进入下次测量。 “记录”按键。如果用户需要以书面形式记录测试结果,按下“记录”按键后,电测箱将此时的测量数据记录到SD卡(或tf卡)上,以便永久记录或打印测试报告。

   本机采用全矢量解算,通过传感器测量的K系数组,矢量计算出以上C影响系数组。 解算精度好坏与两组传感器的测量点位置有重要关系。取信号的位置对应于转子的加重面(解算面)的测量差异度最大点。(也就是说的机械结构决定的测量信号分离度)。

  相位计算范围 360

  由于采用全矢量运算,分离度计算在数值上没有限制,换句话说在平衡机上左右传感器线换插也可以做出正常的分离计算。

  标定的结果决定于标定的方式,加重标定结果显示的是多出的量,采用去除不平衡量的方式进行工艺平衡。

  电测箱能够测量完成后随时变换为180度加重的工艺平衡。





BL-15 通用平衡机计算机电测仪标定过程的数学计算



    一次加试重M1 输入M1量值与角度, 测量值V1 (左面VL1 , 右面VR1)

    二次加试重M2 输入M2量值与角度, 测量值V2 (左面VL2 , 右面VR2)



    标定品质因数 dp1=| V1/ VL0 %|          dp2= |V2/ VR0 %|

标定量与初始量的百分比值

  当小于30%认为标定不足。 如果在平衡机上具备比较好的线性条件到10%也是可用的。这个30%是推荐给用于平衡机测量生产的参数。这样可以达到高的测量效率。

当用在非线性的现场测量条件,最好也能达到30%。

  本量是一个经验值,不是理论推荐。

    矢量计算公式

VL=K11*UL+K12*UR

VR=K21*UL+K22*UR

UL=C11*VL+C12*VR

UR=C21*VL+C22*VR

    每个转子的存储参数为11个数值

        C11 ∠11  C12 ∠12 dp1  dp2  C21 ∠21  C22 ∠22 n

    标定完成退出标定状态。

    仪表的显示结果:(矢量计算结果)

        UL0∠UL0=C11∠11*VL0∠L0+C12∠12*VR0∠R0

        UR0∠UR0=C21∠21*VL0∠L0+C22∠22*VR0∠R0



操作简述:

按“标定”键,电测箱进入标定状态。


启动平衡机,
显示初始量不平衡量(V10、V20), 按‘存储’,
 停机。
输入左面 标定量(M1) 与角度
M1 ,
左面在
M1加量M1
启动, 测量数据稳定后,按‘存储’键,。
停机,拆下M1。
显示右边 输入右面 标定量(M2) 与角度
M2
右面
在∠M2加量M2。
启动后,测量数据稳定后,按‘存储’“测量”亮,“记忆”亮。
拆下 M2。
显示初始不平衡量(U10、U20)
