2018年软件再次升级,双系统  HP-15 型  BL-15V型

硬支承、软支承、立式、单面 平衡机   电脑型通用电测系统

双系统LED大字显示  HP-16 型  BL-15型

硬支承、软支承、立式、单面 平衡机   电脑型通用电测系统

HP-15A 硬支承平衡机计算机电测仪



YYW-5000A 双驱动动平衡机

YYW-5000A型动平衡机是本厂针对通用机电行业专门设计制造的一种平衡机。本机设计为卧式硬支承、万向节传动、数字表显示等通用形式,具有通用卧式硬支承平衡机的特点。其两项主要参数为:最大平衡转子直径2000毫米;最大转子质量5000公斤,可保证以最高灵敏度检测绝大部分尺寸适用于本机的转子。

本机配套了万向节与圈带传动双装置。



RYQ-5型5公斤 软支承高精度平衡机

  本机不是老式软支承平衡机的简单翻版,从机械结构与电测系统完全经过重新设计。机械的耐用度大为提高。

  支承架:软支承架结构简单,性能稳定。采用速度传感器,没有侧向灵敏度,对限位要求较低,使得操作要求简便快捷。结构紧凑,牢固可靠,其力学模型合理,转子的实际不平衡量能通过支承架和传感器真实地反映出来。而这正是保证平衡机测量精度最基础的一个环节。平衡状况可以直观用手去感觉状态。

   小转子的平衡是比较麻烦的,软支承模式是最接近运转状态的模式,几乎可以运转转速测量。所以高精度平衡最好以软支承操作为上。



2015年推出新型平衡机计算机电测系统

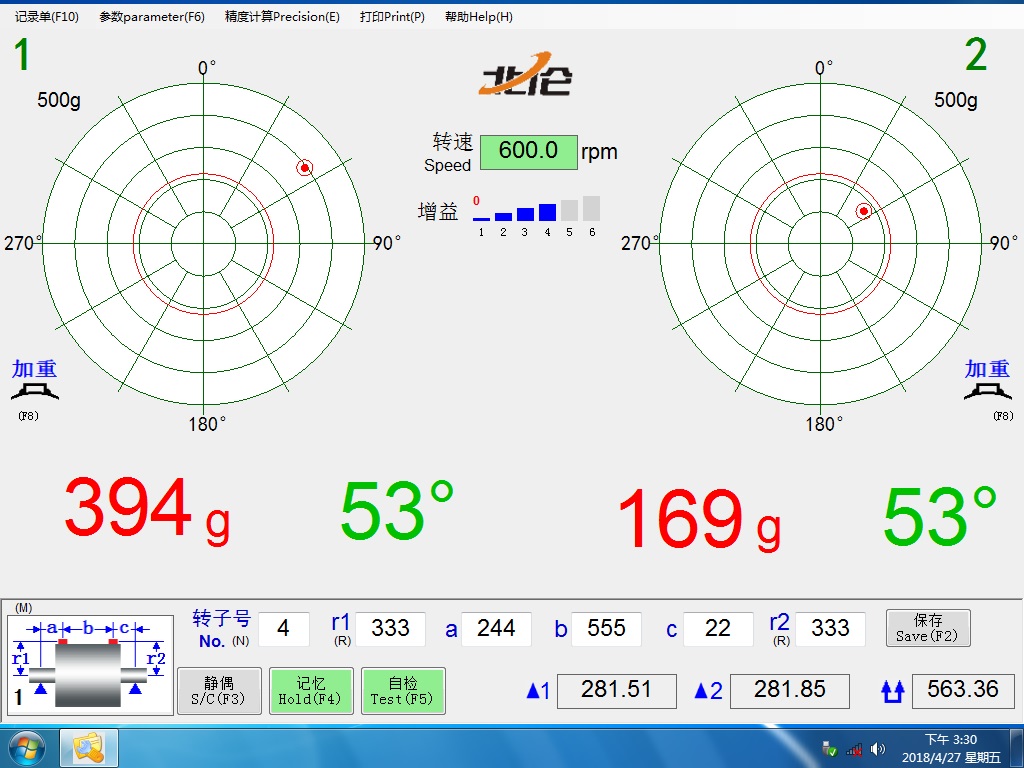

   HP-15 硬支承平衡机计算机电测仪

    *应用最新的计算机技术,高速动态采样,全面的矢量解算方式,全新的硬件结构方式。

   *用最新的32位CPU工业计算机芯片, 进行高速动态采样,数字滤波可调整优化参数。

   *采用交流采样,理论上避免零点干扰。

   *基准信号采用计算机直接处理模式,所以超出了锁相环电路对转速范围的限制,可以完全覆盖机械运转可存在的转速范围。

   *本机是一台用于硬支承平衡机的专用电脑,只要 用户测量开机测量,并且将数据记忆好,客户需要什么数据,可以输入不同的参数,马上得出不同的计算结果。而且可以随时改变计算参数,直接得出改变后的计算结果。

   *解算模式灵活,用户可以自行数据标定,也可以恢复出厂标定。

   *试验结果报告单采用SD卡或TF卡储存方式。1000份报告记录,以及报表记录。 可以灵活移动到pc机上进行直接报告打印,不用重新变换格式,文件格式编辑与否都可。由于采用txt文件输出,在手机上也可以看到报告内容。

   *超宽的工作转速(20转/分到10万转/分根据用户要求转速范围可以订做)

   *较低的销售价格。



   *5组数据显示,方便用户判断转子的最终数据的合格与否。

   *超宽的工作转速(可定制20转/分到10万转/分甚至在此范围之外也可以协商),较低的销售价格。

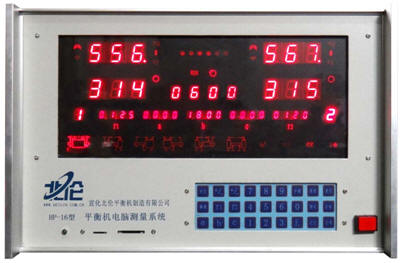

HP-16 硬支承平衡机计算机电测仪

(单界面显示全部内容、自有全部软硬件知识产权)

自动检测传感器信号线故障的功能

(低速性能--80转/分钟)





HP16电测箱是一台用于硬支承平衡机的专用电脑,只要用户测量开机测量,并且将数据记忆好,客户需要什么数据,可以输入不同的参数,马上得出不同的计算结果。而且可以随时改变计算参数,直接得出改变后的计算结果。

可以先输入参数a,b,c,r1,r2,加重、去重方式,以及静偶解算模式等等。也可以后输入,也可以随时修改,电测箱会随时变换输出数值。




BL-15V型动平衡机通用电脑测量系统





 适用于各种动平衡机不平衡信号的检测。

本系统是计算机控制型平衡机专用测量仪器。

本电测系统具备:自动灵敏度控制、转子数据自动(或手动)储存、测量数据(不平衡量的大小和角度)直接读出、动平衡和静—偶平衡选择等功能。

通过键盘可保存和提取转子数据,最多可保存99个转子数据。每一个转子的数据由11个数据组成:

        C11 11  C12 12 dp1  dp2  C21 21  C22 22  n

本机采用全矢量解算,

解算精度好坏与两组传感器的测量点位置有关系。

取信号的位置对应于转子的加重面(解算面)的测量差异度

(也就是说的机械结构决定的测量信号分离度)。

在电脑解算计算中没有数值计算限制。

相位计算范围 360度,

分离度计算也可以得到超过100%

标定的结果决定于标定的方式,加重标定结果显示的是多出的量,采用去除不平衡量的方式进行工艺平衡。

电测箱可以后处理为180度加重的工艺平衡。


YYW-30型 小万向节驱动平衡机



YYW-30型平衡机是本厂最新设计制造的一种 小规格平衡机。







北京电力设备总厂现场

 YYW-16000A 动平衡机

 最大工作质量20吨,(或30吨)

 工作直径7米.

 工作转速范围:60-1000 转/分

  驱动功率75kw(或100kw)

   减速比1:11.5

   可以平衡国内最大的水泥选粉机的转子,图中是一种德国磨的选粉机,直径大于5米。

   本机可以使用工作转速进行工艺平衡。

   水泥选粉机的动平衡。
