HP-16 硬支承平衡机计算机电测仪



单界面显示全部内容、自有全部软硬件知识产权

自动检测传感器信号线故障的功能

开机就可测量

记忆停机后可以输入以及改变参数自动计算结果



   HP16电测箱是一个平衡机专用电脑,只要你稳定测量数据,按记忆键,记忆好数据。然后客户需要不同的解算结果,可以输入对应的 a,b,c,r1,r2参数,马上得出 对应的计算结果。而且可以随时改变计算参数,直接得出改变后的计算结果。

遵循现代电子技术,实现硬支承平衡机永久标定功能,与外国平衡机具备同样性能,

满足国标:GBT92391 : 3.12 转子的状态 state of rotor    测试条件:可以变化转速测量

转子的状态由以下几个方面决定:与转速有关的不平衡状态、待校止的不平衡类型和在转速范围内保持或改变其质量单元位置及相互间质心位置的能力。注 1:在大多数情况下不平衡随转速没有明显变化

可以先输入参数a,b,c,r1,r2,加重、去重方式,以及静偶、支承模式等等。也可以后输入,也可以随时修改,电测箱会随时变换输出新参数对应的数值。

  用最新的32位cpu工业计算机芯片,高速动态交流采样,可设置参数的数字优化动态滤波。

计算机软件矢量解算测量数据,全界面数字显示形式。该机具有以下特点:计算机测量系统以数字显示方式,可直接读出偏重(轻)量的大小(公斤或克)、相位(度)。

存储99个转子a,b,c,r1,r2,输入参数。

   开机直接测量动平衡数据, 记忆停车后再输入或修改a,b,c,r2,r1支承方式等参数,电测箱会自动重新计算分离结果。

停车后可以看静不平衡量值。

 自动判断测量数据稳定有效,如果数据稳定电测箱便自动记忆 。

数据记忆后可以自动驱动主机停机。

 停电保留最末一次记忆的测量数据:再次开机---电测箱显示上次记忆的测量数据。

测量系统自检功能。

自动控制系统的放大倍数,便于一些要求快速操作的工艺要求。

可以解决非理想转子的平衡解算问题。

客户标定,可以按照程序进入顺序标定,自动计算影响系数。

 如果客户标定转子状况不佳,标定不理想,也可以恢复出厂标定状态。


技术特点

   应用最新的计算机技术,高速动态采样,全面的矢量解算方式,全新的硬件结构方式。

   用最新的32位CPU工业计算机芯片,高速动态交流采样,可设置参数的数字优化动态滤波。

   采用交流采样,理论上避免零点干扰。

   基准信号采用计算机直接处理模式,所以超出了锁相环电路对转速范围的限制,可以完全覆盖机械运转可存在的转速范围。

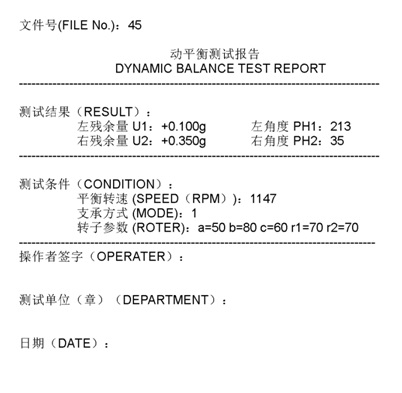

试验报告

  试验结果报告单采用SD卡或TF卡储存方式。1000份报告记录,以及报表记录。 可以灵活移动到PC机上进行直接报告打印,

    不用重新变换格式。

           国标:GBT92391

自动检测传感器信号线故障的功能

电测箱检测动作是电测箱自己的主动动作,不依靠外控制信号。增加开机检测功能,以及数据记忆状态就检测传感器------当信号线开路时,电测箱的测量面显示数字“1”或“2”会有一个下边的对应笔画熄灭并且蜂鸣器讯响。当信号线短路时,另外一个笔画熄灭,同时会有蜂鸣器讯响,来提醒操作者此时的测量数据不可用。

动平衡机在使用中的测试数据结果是否可靠,是每一个使用者所关心的。 验证单件的平衡结果的方法:操作者用两边分别加试重来看看显示结果能否对应,用此方法来验证测量结果。 为了在批量生产中的使测量结果可靠,就要进行产品抽查试验,以保证工艺质量。

一般的平衡机的检测原理是通过检测两个通道的振动信号来进行计算,并且解算出每个工艺加工面的具体不平衡量值,并且根据此量值进行工艺去重或加重。

左边显示信号:Fl=f1+(Af1-Cf2)/B

右边显示信号:Fr=f2-(Af1-Cf2)/B

当平衡机有一边的传感器或信号线有故障时,例如:f1=0  不能传出对应的振动信号时,只有一边信号时,平衡机的测量显示结果会不完整显示真实的转子不平衡状况,而因为单边信号会解算到另一面的信号,

左边显示信号:Fl= -Cf2/B

右边显示信号:Fr=f2+Cf2/B

在平衡机操作时通过测量端的数据是不能发现传感器的故障的。

所以,电测箱自动检测传感器故障的功能是平衡机的一个重要功能!



  采用最新的工业计算机芯片。

  2005年开发的HP05采用51系列cpu,

在信号的输入过程严格进行正玄波相关运算。在输入数字信号电路,已经去掉全部数字电路,计算机直接处理基准信号,覆盖了所有机械工作旋转工况。 显示支承点与静平衡量值的这些创意,以此方法显示传感器工况。尽量为我们的客户多服务,同时也说明我们的产品有点创新。

   我们的电测系统,没有采用微软的基础操作系统,也没有使用wince系统的mcgs。全部都是自有源代码汇编的hex文件。其中液晶显示器的驱动系统也是自己开发的源代码 ,从而汇编的工业单片机hex文件系统。这个强调就是说明我们自己有单片机系统图形图像的软件开发能力。所以具有完全的自有知识产权。不用出厂时另外附带基础操作软件的产权说明。


  现在更多的软件管理产品是基于计算模型、程序设计技术。严格的数学关系 对应严格的计算结果。采样 、滤波的高精度与高稳定也是恰当滤波数学模型建立后的运算所得。
   。
  国外用振动速度传感器解决了平衡机的测量问题,他的测量模式的技术描述不只是教科书里面说的那一点内容。 理论与实际上使平衡结果与速度传感器系统相同。

  振动速度传感器的摆架是不能直接改为压电传感器的。因为力学模型不同, 配套的电测系统数学模型另有构成。

  现在32位cpu是主导产品,由于运算速度的提高,内存与缓存加大,给复杂的计算提供了充裕的环境余量。
  HP15与HP16主信号处理开始采用32位cpu。
